Масса-К TB-S при включении весов 4 пика и выключаются: диагностика и ремонт

August 18, 2020 135 просмотров

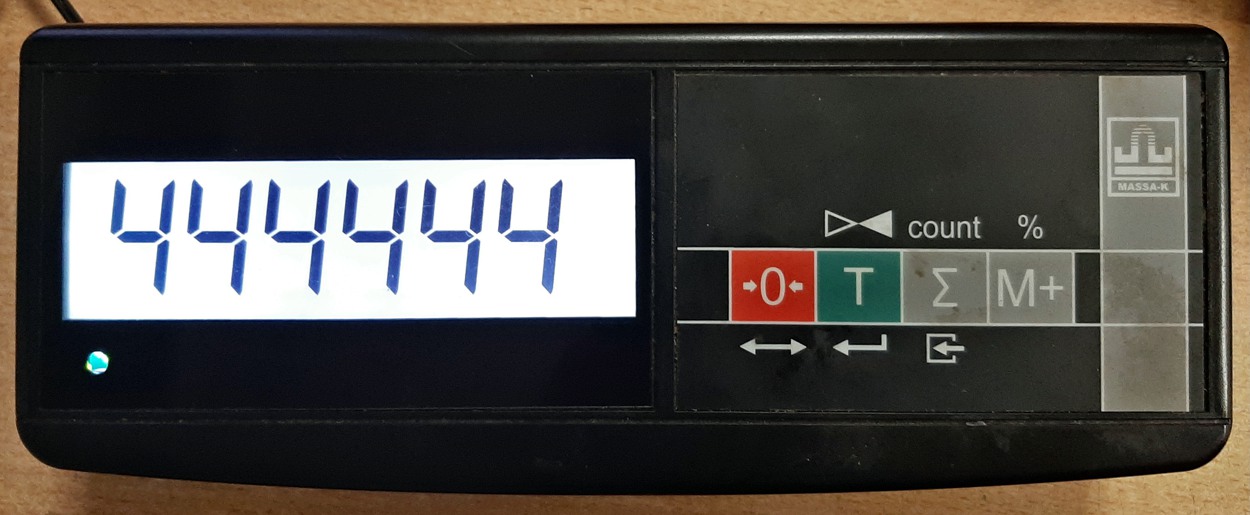

Блок индикации весов Масса-К TB-S.

Введение. Устранение данной поломки не блещет сложностью, однако для ее нахождения пришлось обращаться за помощью в тех. поддержку Масса-К ибо без схемы устранить данную неисправность не представлялось возможным.

Неисправность со слов заказчика. Весы при прохождении теста индикатора на "444444" останавливались, пищат 4 раза и выключаются.

Первичная диагностика. Подобную ошибку весы выдают при пониженном напряжении аккумулятора, что подтверждает мигающая пиктограмма аккумулятора при прохождении теста. Замена аккумулятора на заведомо исправный, ситуацию не изменила - неисправна материнская плата.

Ремонт.

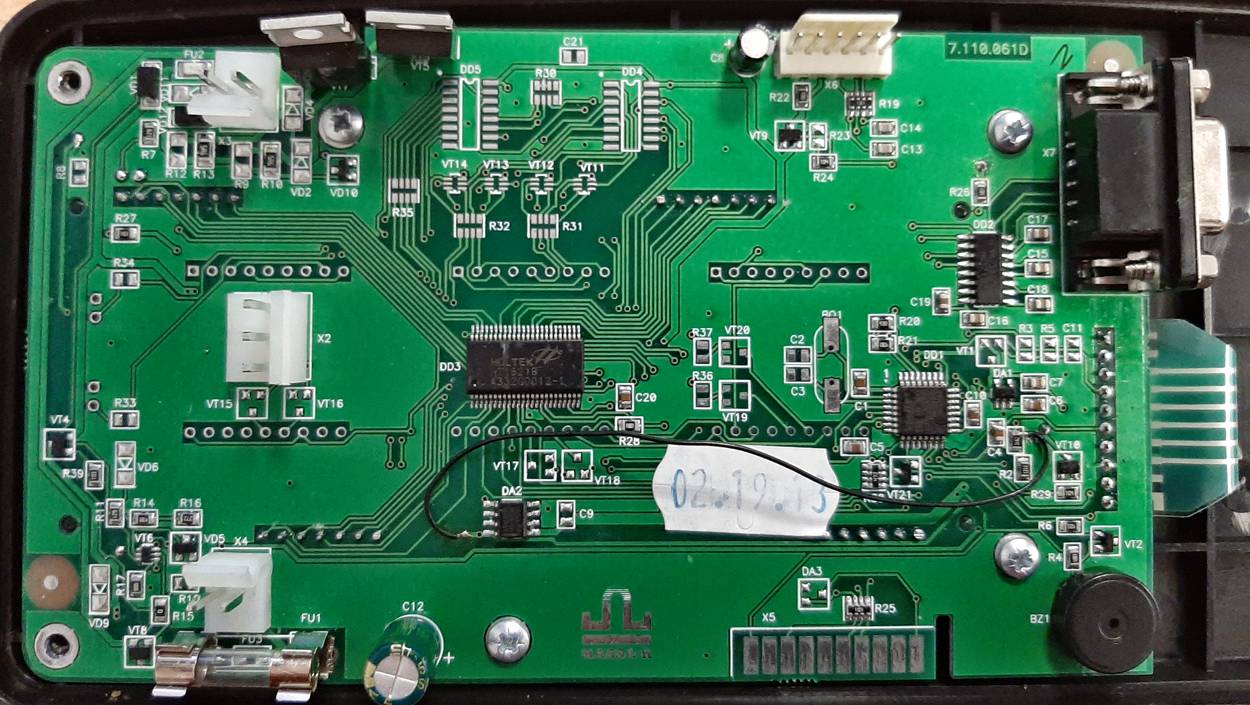

Системная плата 7.110.061D блока индикации весов TB-S - в альбоме схем не представлена, для нее  схема идет отдельно.

Системная плата 7.110.061D блока индикации весов TB-S в стандартном альбоме схем не представлена, поэтому опираясь на старую схемотехнику проверяем напряжение/ток заряда аккумулятора, замыкаем выключатель извне (это старая болячка этого типа весов - подгорают контакты выключателя), проверяем напряжение уходящие на плату 5В/3,3В - все в норме. После безуспешной попытки найти какая цепь отвечает за сигнал power good - запрашиваем схему в тех. поддержке, как оказалось не зря, даже беглого взгляда на схему достаточно, чтобы определить как формируется сигнал power good - напряжение снятое после выключателя идет на делитель R1(31,6кОм) R2 (12,1кОм) откуда поступает на 13 pin процессора DD1 (STM32F030K6).

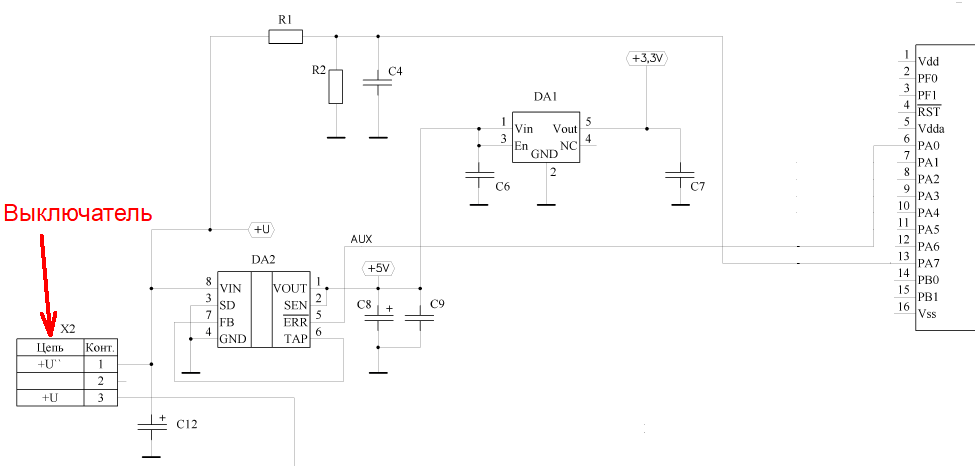

Схема формирования сигнала power good на системной плате 7.110.061D блока индикации весов Масса-К TB-S

Осталось проверить только эту цепочку и устранить неисправность. В рассматриваемом случае был обрыв на участке X2(1) и резистором R1(31,6кОм). Найти конкретное место обрыва не удалось, так как пришлось бы снимать дисплей - проще кинуть перемычку по верху.

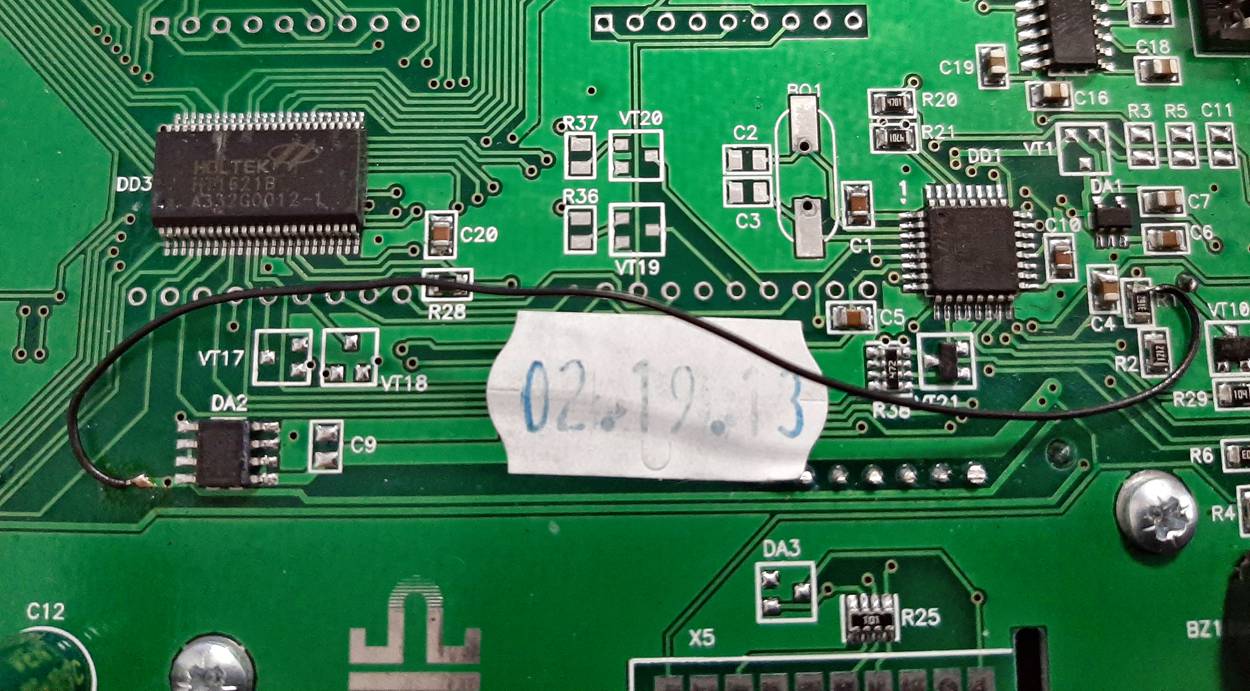

Найти место обрыва не представляется возможным, поэтому идем простым путем - кидаем перемычку поверху.

Ремонт окончен.
