Весы Масса-К ВПМ, подключение к компьютеру

March 30, 2020 820 просмотров

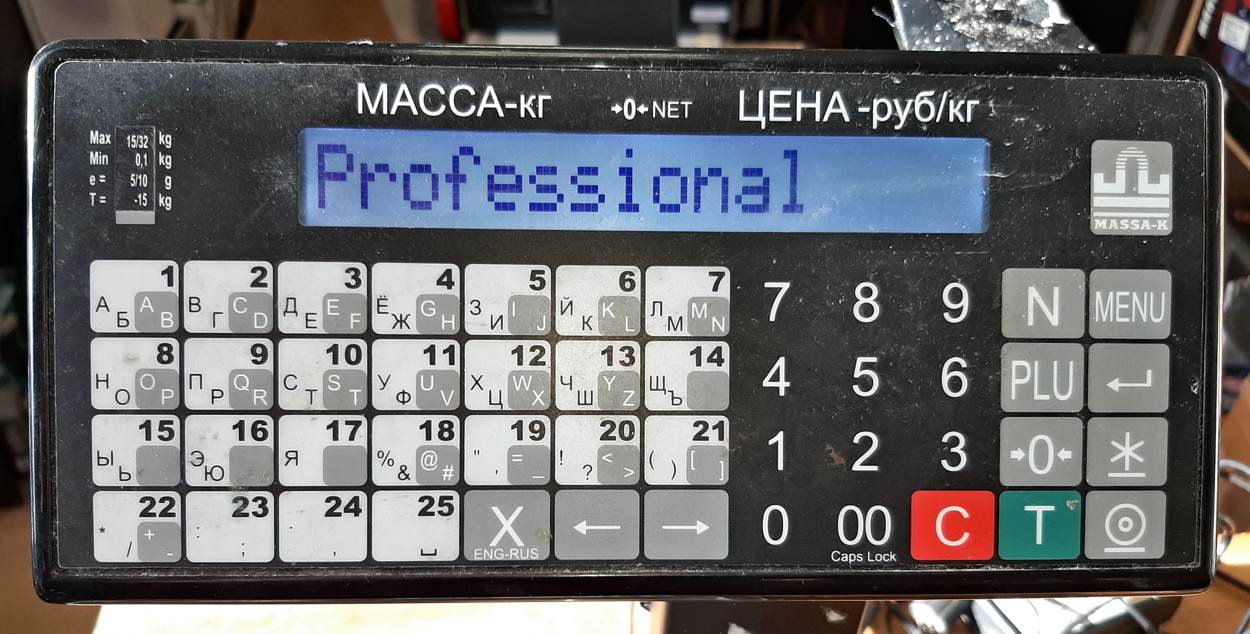

Весы Масса-К ВПМ работают в трех режимах: Lite, Professional, RBT - режим работы высвечивается при включении  после прохождения теста.

Введение

Весы с печатью этикеток ВПМ могут иметь несколько модификаций, которые не имеют между собой радикальных отличий, кроме отдельных характеристик.

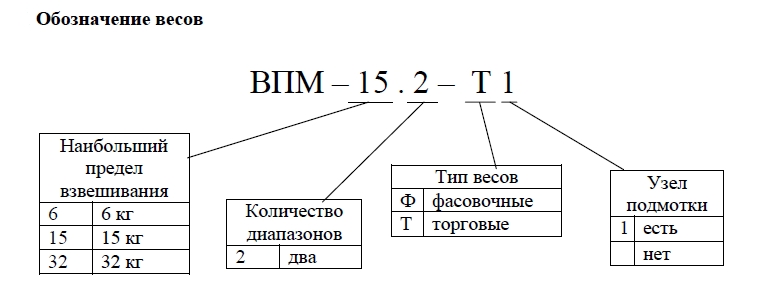

Обозначение весов Масса -к ВПМ

Кроме того, весы ВПМ имеют три режима работы, сильно упрощая:
 - Lite - режим печати этикетки при самых минимальных требованиях. Все можно запрограммировать с клавиатуры весов
 - Professional - режим печати этикетки для требовательных пользователей. Настройка только с персонального компьютера
- RBT - режим работы весов в качестве кассового аппарата.


Загрузка этикетки и товаров в весы

ПО для загрузки этикетки и товаров в весы

Самый простой способ загрузки товаров и этикеток в весы это из 1С, при помощи обработки - но иногда возникает необходимость загрузить товары и/или поменять стоимость товара без использования 1С. Для этого есть два доступных инструмента - "Драйвер весов с печатью этикеток" из состава FDU и "Менеджер данных PRO".

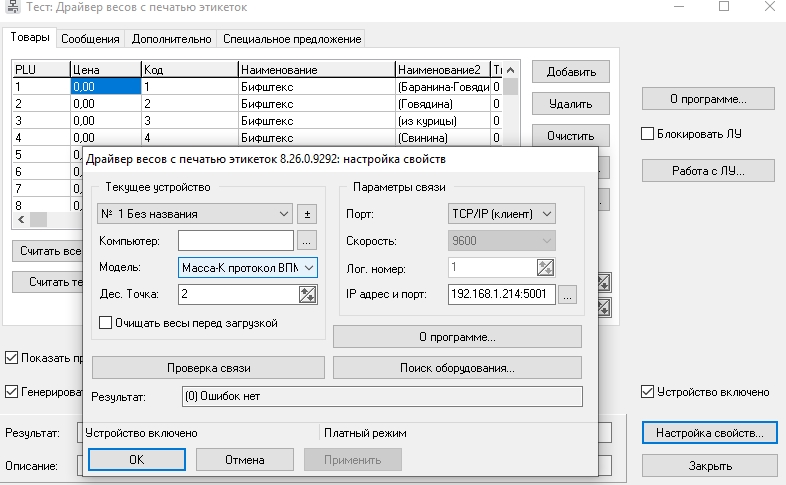

"Драйвер весов с печатью этикеток" из состава FDU

Драйвер весов с печатью этикетки для чтения/записи базы данных с весов предпочтительней, ибо имеет привычный интерфейс, но в демо режиме работает только с 10 PLU, а для полного функционала требуется покупка электронного ключа.



"Менеджер данных PRO" программное обеспечение собственной разработки компании Масса-К

"Менеджер данных PRO" имеет полный функционал для работы с весами Масса-К ВПМ бесплатно, хотя надо признать. требуется приноровится к нестандартному интерфейсу. Программа скачивается с сайта Масса-К и разворачивается на компьютере.По умолчанию устанавливается два варианта ПО, здесь и далее будем рассматриваем только "Менеджер данных PRO расширенные возможности" . Из особенностей работы с "Менеджер данных PRO расширенные возможности" - в Windows 10 запускается только от имени администратора, в Windows 7 таких ограничений нет.

Обе программы позволяют загружать весы, как по порту RS232, так и через Ethernet интерфейсу.

Настройка интерфейса на весах.

Для подключения весов к компьютеру, требуется выбрать нужный интерфейс на весах из меню администратора. Для входа в меню администратора, требуется в момент самотестирования, при прохождении теста с цифрами, нажать и удерживать клавишу MENU, пока тест индикации не заменится на надпись <Параметры> далее войти в меню параметры по клавише ВВОД, выбрать меню <Настройка портов> где выбрать нужный порт из двух вариантов  Ethernet или RS-232.

Для RS-232

из меню Администратора

<Параметры> -> [ВВОД] ->
<Настройка портов>-> [ВВОД] ->
<RS-232>-> [ВВОД] ->
<Компьютер>-> [ВВОД] -> перезагрузить весы.

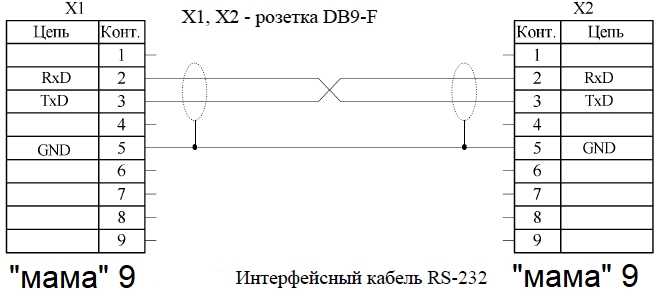

Схема кабеля RS-232 для подключения весов Масса-К ВПМ к компьютеру


Для Ethernet

из меню Администратора
<Параметры> -> [ВВОД] ->
<Настройка портов>-> [ВВОД] ->
<Ethernet>-> [ВВОД] ->
<IP-адрес>-> [ВВОД] -> вводим IP адрес (например 192.168.1.214) -> [ВВОД] ->
<Ждите> ->
<Маска подсети> -> [ВВОД] -> вводим маску подсети (например 255.255.255.0) -> [ВВОД] ->
<Ждите> ->
<Сетевой порт> -> [ВВОД] -> вводим сетевой порт (например 5001) -> [ВВОД] ->
<Ждите> -> перезагрузить весы.

Подключаемся к весам по Ethernet обычным патчкордом напрямую к компьютеру или через хаб.

Работа с весами Масса-К ВПМ из "Менеджер данных PRO расширенные возможности"

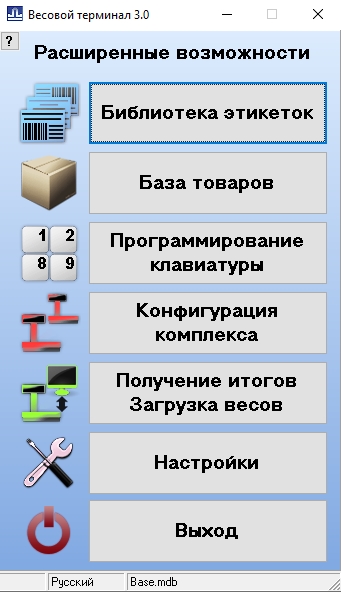

Интерфейс программы "Менеджер данных PRO" для работы с весами Масса-К ВПМ


Считывание базы с весов.

Самый простой способ изменения параметров товаров, это выгрузить товар из весов обработать выгруженную базу, а затем заново загрузить в весы.

Создаем базу пустышку для размещения в ней товаров загруженных с весов.

База пустышка нужна для дальнейшего сохранения в ней товаров загруженных из весов. Вся база размещается в файле с расширением *.mdb, имена базы в программе и в проводнике  -  совпадают, соотвественно для переноса базы например Base на другой компьютер, достаточно скопировать файл Base.mdb в соответствующую папку.

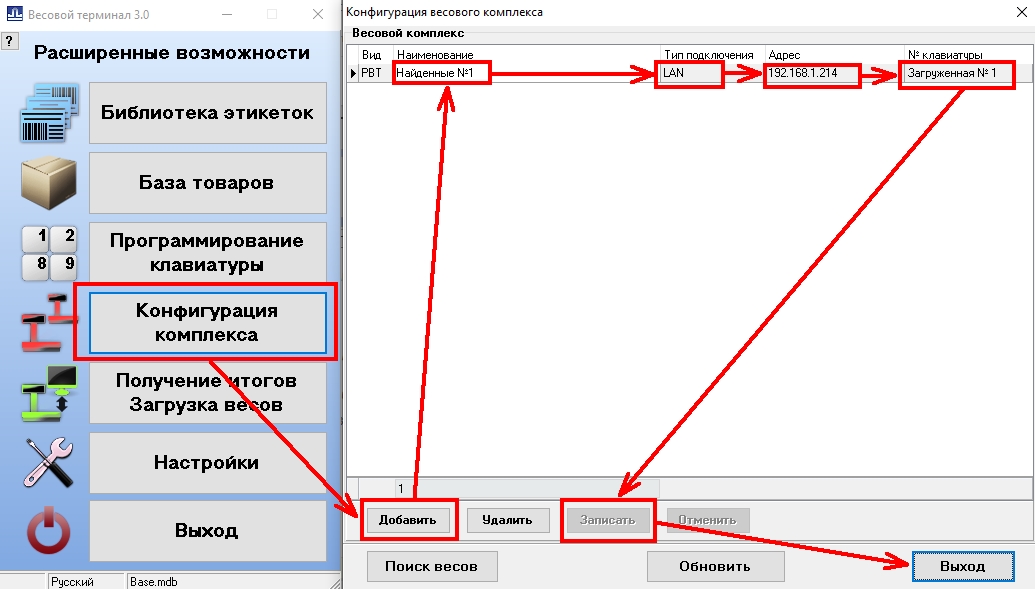

Добавляем в базу программы "Менеджер данных PRO" весы для дальнейшей работы с ними.


Считываем с весов товары и этикетки в базу пустышку

Далее с полученной базой можно работать и экспериментировать на свое усмотрение, предварительно сделав резервную копию файла базы. Загрузить товар в весы - операция обратная считыванию базы, только вместо кнопки восстановить базу используем загрузить весы.


Изменение цены PLU без использования специализированного ПО.

В весах Масса-К ВПМ, в режиме Professional, реализована возможность изменения стоимости товара без внешнего программного обеспечения.
из рабочего режима
[PLU] ->набираем код товара -> [ВВОД] ->
<вес     цена товара>-> [MENU] ->
<Этикетирование>-> [->] ->
<Итоги>-> [->] ->
<Изменить цену>-> [Ввод] -> ввести новую цену -> [Ввод] ->
<Сохранить?>-> [Ввод] ->
выход в рабочий режим, распечатать этикетку, проверит цену на этикетке
