Масса-К МК-TH21: моргает batt

November 30, 2020 759 просмотров

Относительно простая поломка - batt, на весах Масса К заставила потерять время на диагностику

Введение. Довольно простая поломка заставила обратится за помощью в тех поддержку и хотя поломка была не связана с непосредственно с весами, анализ схемы весов значительно упростил диагностику и, соответственно, ремонт самих весов. Описание поломки будем проводить на конкретном примере весов МК-15.2-ТН21 (альбом схем "Весы МК-ТВ\ТН")

Неисправность со слов заказчика. Не работает дисплей - часто-часто моргает, массы товара не видать.

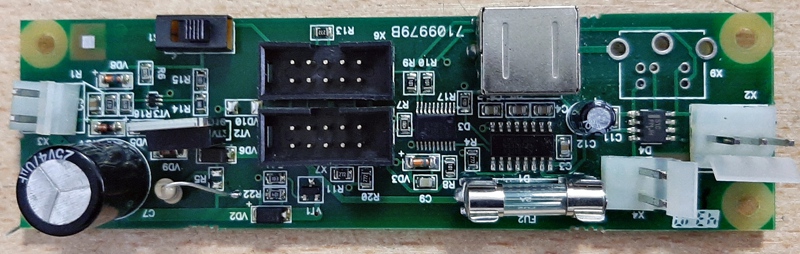

Вот эта плата от весов МК-15.2-ТН21 имеет нестандартное подключение DC-DC преобразователем LP2951CM

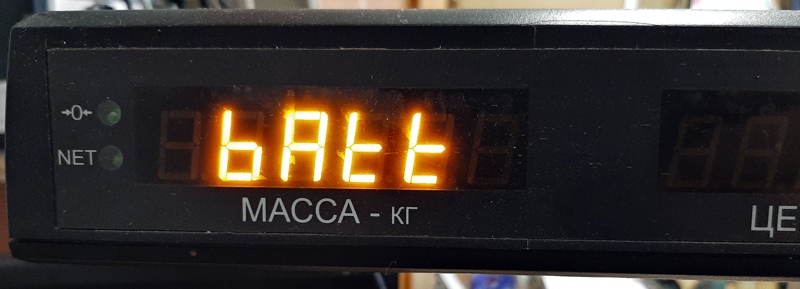

Первичная диагностика. Во время самотестирования и в рабочем режиме в окошке "Масса" в режиме частого моргания вес заменяется надписью "batt". Отключение аккумулятора, равно как и установка нового аккумулятора ситуацию не изменила. Напряжения +5В для питания материнской платы и +7,5В для заряда АКБ в норме.
Ремонт. Довольно стандартная и распространенная поломка для весов Масса-К МК, обычно устраняющаяся заменой DC-DC преобразователем LP2951CM и/или выключателем, но в данном исполнении платы блока питания схема включения у этого ШИМ несколько другая, поэтому его замена  результата не даст. На плате питания цепи анализа напряжения с аккумулятора отсутствуют.

Как можно увидеть, на плате питания цепи контроля напряжения АКБ отсутствуют.

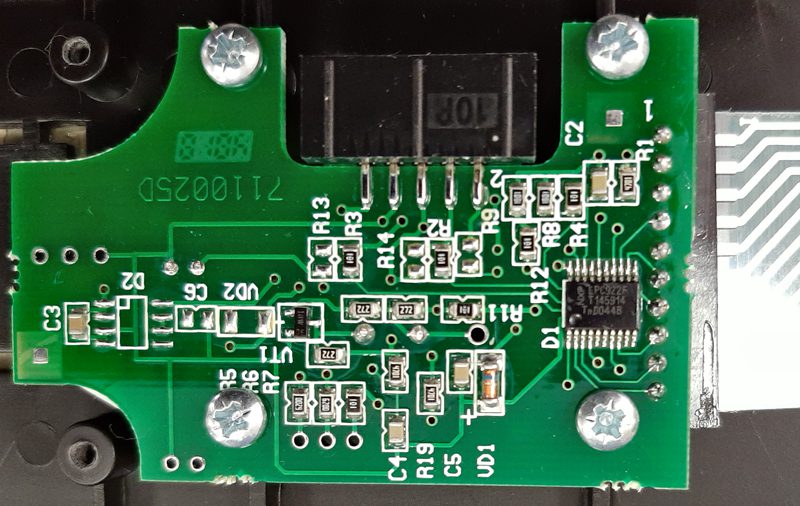

Весы МК-15.2-ТН21, плата управления - цепь анализа состояния аккумулятора находится здесь.

Такое положение вещей несколько смутило, хотя если задуматься - напряжение с АКБ не просто так заводится в плату управления, где единственный потребитель - микроконтроллер с питанием +5В. Скорее всего, цепи анализа состояния аккумулятора находятся на плате управления.

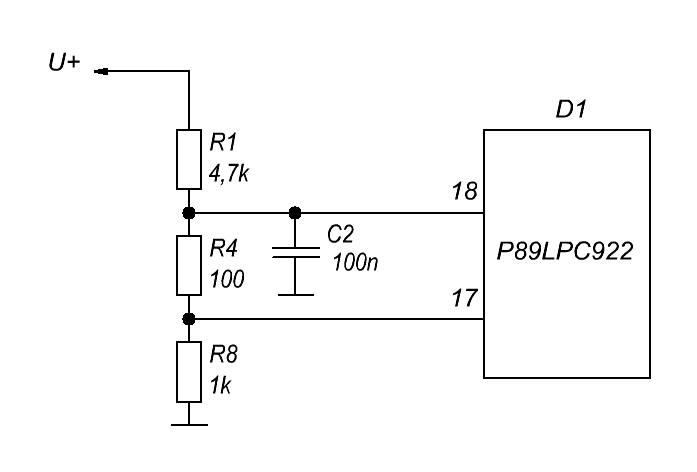

Цепь формирования сигнала batt (на плате управления)

Прозвонка данных цепей на предмет обрыва результатов не дала - все цепи в порядке и сигналы с резистивного делителя напряжения R1(4.7k), R4(100), R8(1k) снимаются и приходят куда надо. А вот под нагрузкой выяснилось на резистор R1(4.7k) приходил борода, которая была видна даже цифровым прибором, так как напряжение сильно скакало. Собственно стало понятно - поломка не имеет к весам ни какого отношения, неисправен внешний адаптер питания. Замена пускового и двух фильтрующих конденсаторов во внешнем адаптере питания полностью устранила поломку. Ремонт окончен.

Заключение. Несмотря на простоту диагностики и ремонта неисправности batt в приведенном примере, данная поломка является поломкой хамелеоном, это когда одна поломка маскируется под другую. Вот и в этом случае, присутствует недоработка со стороны производителя, формально при такой схеме анализа измеряется напряжение на выходе выключателя питания, а не конкретно с аккумулятора, соответственно, напряжение питания с адаптера питания имеет значительный приоритет. Отсюда простой вывод, при диагностике неисправности batt требуется не только подключение заведомо исправного аккумулятора, но и отключения внешнего адаптера питания. Если ошибка batt при отключении внешнего адаптера питания пропадет, то весы исправны - неисправен именно адаптер.
