Mettler Toledo MT8442 Tiger P 3600 обзор весов от инженера ЦТО: плюсы/минусы, основные поломки
Mettler Toledo 8442 Tiger P 3600, далее Mettler Toledo Tiger P.
mt.com Официальный сайт Mettler Toledo. Удивительно бесполезный сайт для ремонтника.
Весы уникальны по своей неубиваемости, всеядны к питающему напряжению, практически не ломаются, основные поломки - это физический износ деталей. 90% поломок может диагностировать и устранить механик, который до этого вообще не видел весов Mettler Toledo Tiger P. Упрощенный принтер, удивляет своей не критичностью к персоналу, работающему на весах. Несколько нестандартная клавиатура и нестандартный вызов PLU, но это не приносит большого дискомфорта. Уникальность весов состоит в том, что большую часть встречающихся поломок можно устранить на месте установки. В связи с этим фактором стационарные механики имеют об этих весах, очень скудные знания.
Плюсы
- Весы нетребовательны к питающей сети.
- Простой принтер, как результат, его невероятная надежность.
- Удобный, даже слишком удобный, принтер для ремонта.
- Замену термопечатающей головки (ТПГ), может выполнить механик начальной квалификации.
Минусы.
- Довольно длинный пароль доступа к меню (24681357).
- Полное отсутствие ремонтной документации, как с официального сайта, так и на просторах интернета.
- Нестандартный кабель, для подключения к сети 220В.
Настройка
Техническое описание Меттлер Толедо 8442 на русском (PDF) самая полная инструкция, есть калибровка.
Практически все работы по настройке весов проводятся в "Режиме обслуживания"
Вызов меню "Режим Обслуживания"
Полный список кодов доступа
(вход в режим
<код доступа>
) и краткая памятка по работе с режимами.
Ремонт.
Схем на весы Mettler Toledo MT8442 Tiger P 3600 практически нет. Есть только схема блока питания, дисплея, клавиатуры.

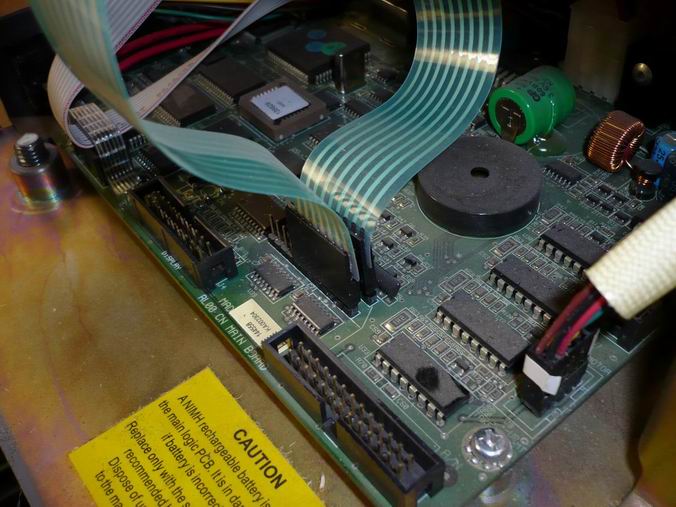

Маленькая памятка по подключению разъемов клавиатуры на старой материнской плате.
Маленькая памятка №2 по подключению разъемов клавиатуры на старой материнской плате.
Механика.
Замена ТПГ. Сам процесс замены прост до безобразия, есть только один нюанс, на который, можно не обращать внимание. Если, сопротивление вновь установленной ТПГ, отличается от ранее стоящей, то желательно подкорректировать это значение в "Режиме обслуживания" в меню 24 или меню 25. Сопротивление указано на самой ТПГ. Если не сделать этот пункт, то ничего страшного не произойдет.
Основная болезнь весов - это конечно износ механики. Раз в 5-7 лет весы требуют замены всего комплекта шестерен, учитывая и шестерни на валу двигателей. Если с пластиковыми шестернями проблем нет, их не продает только ленивый, то с железными шестернями придется повозится. Сама процедура замены пластиковых шестерен не представляет трудностей, а железные шестерни желательно менять вместе с двигателем, так быстрее. Сами двигатели не выбрасывайте, на них можно поменять бронзовую шестерню и снова пустить в работу. Шестерни можно купить от 160 до 600 руб. либо заказать, на заводе.

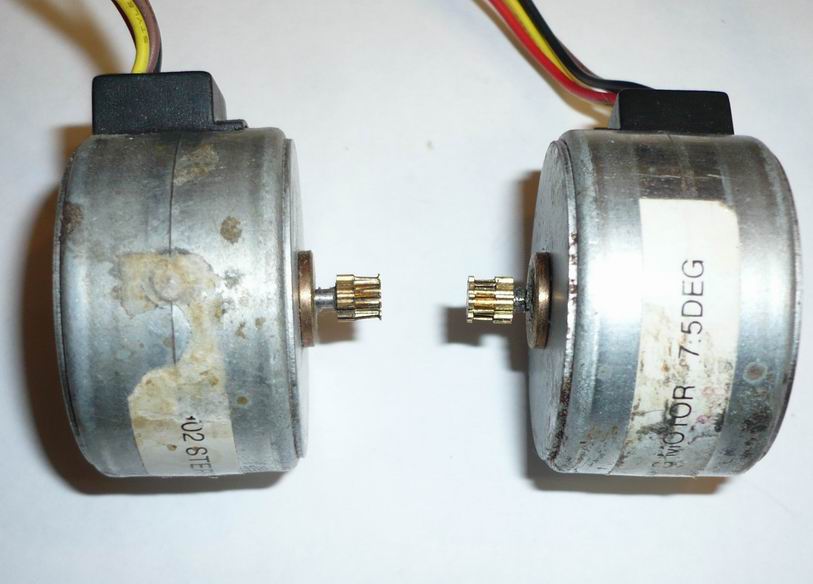

Пример износа металлических шестерен.
Пример пример этикетки при износе металлических шестерен.

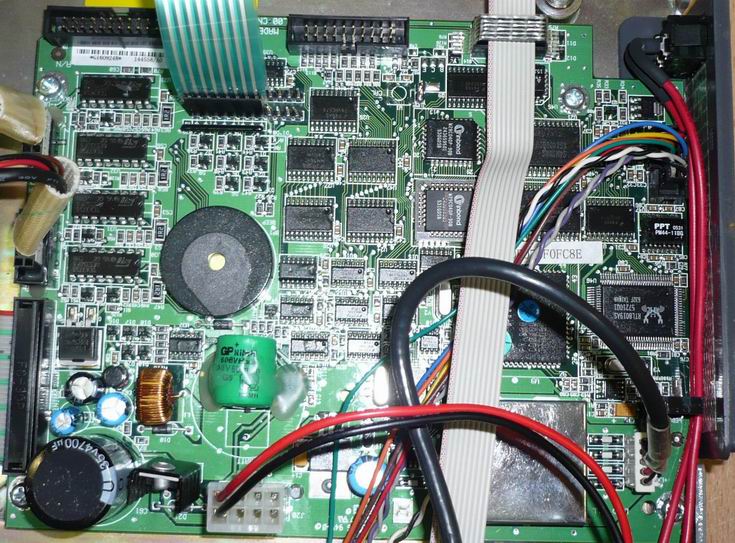

Ethernet интерфейс.
На борту весов имеется не капризный Ethernet интерфейс, на базе RTL8019AS, который можно встретить в DIGI SM100 . Гнездо под RJ45 сделано грамотно, и лишено тенденции выламываться. И хотя на практике приходилось менять гнездо под RJ45, а также контроллер Ethernet интерфейса RTL8019AS следует отметить, ремонт этого узла довольно редкое явление.

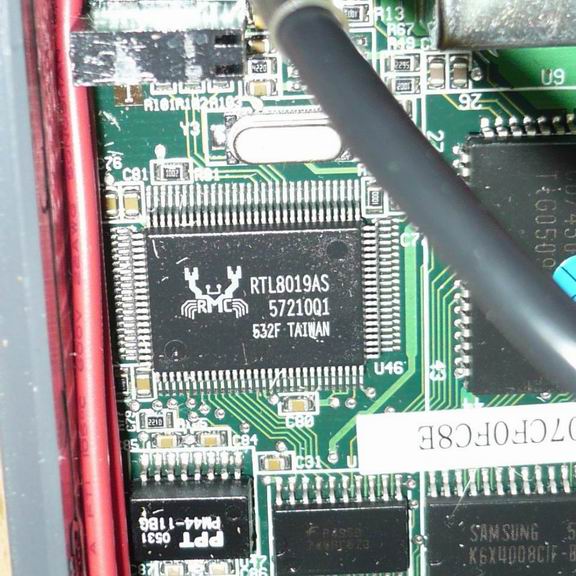

Рис. Ethernet интерфейс весов Mettler Toledo Tiger P
