Подключение банковского терминала к Атол 91/92Ф

August 6, 2021 976 просмотров

При подключении банковского терминала к ККТ Атол 91/92Ф возникает ситуация, в которой специалист ККТ не знает какие настройки требуется сделать на ККТ, а специалист банка - на банковском терминале

Введение. На данную заметку побудили довольно сложные пассы представителя Сбербанка, а точнее полное отсутствие знаний по этому самому подключению. Материал рассчитан как на специалистов по ККТ, так и на банковских сотрудников.

Порядок подключения:

1. Проверяем версию ПО ККТ Атол 91Ф - в теории (а точнее по документации Атол) ККТ должен работать с банковским терминалом начиная с версии ПО 7942, но на практике ни 8073, ни 8346 не умеют работать с банковским терминалом, только 8573 (можно без лицензии на маркировку). Для проверки версии ПО снимаем отчет под Администратором или Сист. Администратором (пароль 29 или 30 соответственно), из Главного меню->4.Сервис->2.Инфо о ККТ.  Важно! На момент создания материала ККТ Атол 91/92Ф на 5 платформе не поддерживает интеграцию с банковским терминалом!!!

Для интеграции банковского терминала с ККТ Атол 91/92Ф требуется прошивка 8573, при этом специально покупать лицензию на маркировку для подключения банковского терминала не требуется

2. Проверяем модель банковского терминала -  согласно документации с сайта Атол к ККТ Атол 91/92Ф подключается ТОЛЬКО банковские терминалы двух типов Ingenico IPP320/350, но на практике проверялось интеграция только с Ingenico IPP320

Ingenico IPP320 гарантированно подключается к ККТ Атол 91/92Ф, при условии, что данный банк заявлен в списке совместимости банка и ККТ. На фото Ingenico IPP320 от Сбер - гарантированно интегрируется с Атол 91/92Ф

3. Проверяем список банков на совместимость - согласно документации с сайта Атол ККТ Атол 91/92Ф работает только с банками ВТБ, Зенит, Открытие. На практике было проверено подключение к Сбер и к Ак-Барсу - в обоих случаях все работает.

4. Настраиваем Банковский терминал - Настройка производится банковским специалистом, ему надо сказать, что на терминале надо выставить интерфейс USB

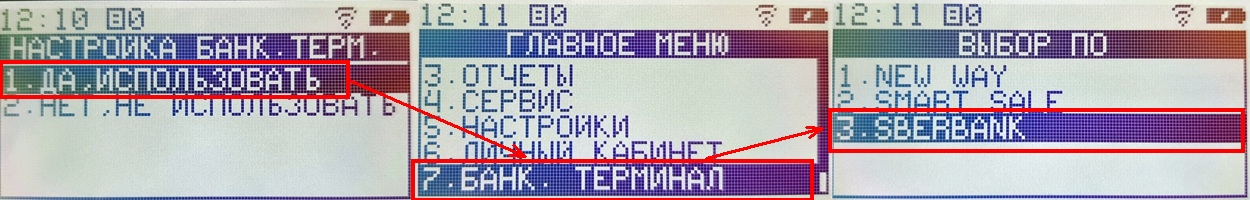

5. Настраиваем ККТ - под системным администратором (пароль 30) в основного меню -> 5.Настройки-> 4. Оборудование ->3. Настройка банковского терминала. -> 1. Да, использовать -> перегрузить ККТ. После перезагрузки в основном меню появится новый пункт - 7. Банковский терминал.
Выбрать протокол обмена с банковским терминалом, из основного меню: 7. Банковский терминал -> 6. Выбор ПО -> 3. Sberbank (в случае использования терминала Сбер). После перезагрузки можно подключать банковский терминал.

Включаем из настройки использование банковского терминала, затем в появившемся меню выбираем ПО - все!

6. Подключение к Интернету - какой будет выход в интернет на ККТ, неважно. Проверялось на GSM и Wi-Fi, но по логике - доступ в интернет должен быть любой, по крайней мере, в документации Атол на способ подключения к интернету нет ограничений.

7. Подключение - на борту ККТ Атол 91/92Ф есть три USB порта, банковский терминал подключается только к двум портам, со стандартным типом USB разъема (как у флешки). Дожидаемся окончания загрузки терминала и проверяем продажу по безналичном расчету с использованием банковского терминала.

Подключаем банковский терминал в любой из указанных разъемов.

Заключение. Если выполнены все пункты 1-7, то никаких дополнительных действий делать не нужно - все должно сразу заработать. В некоторых случаях может появиться так называемая "обратная промотка", как ее устранить можно ознакомиться в этом материале
